Dachständer und Zubehör

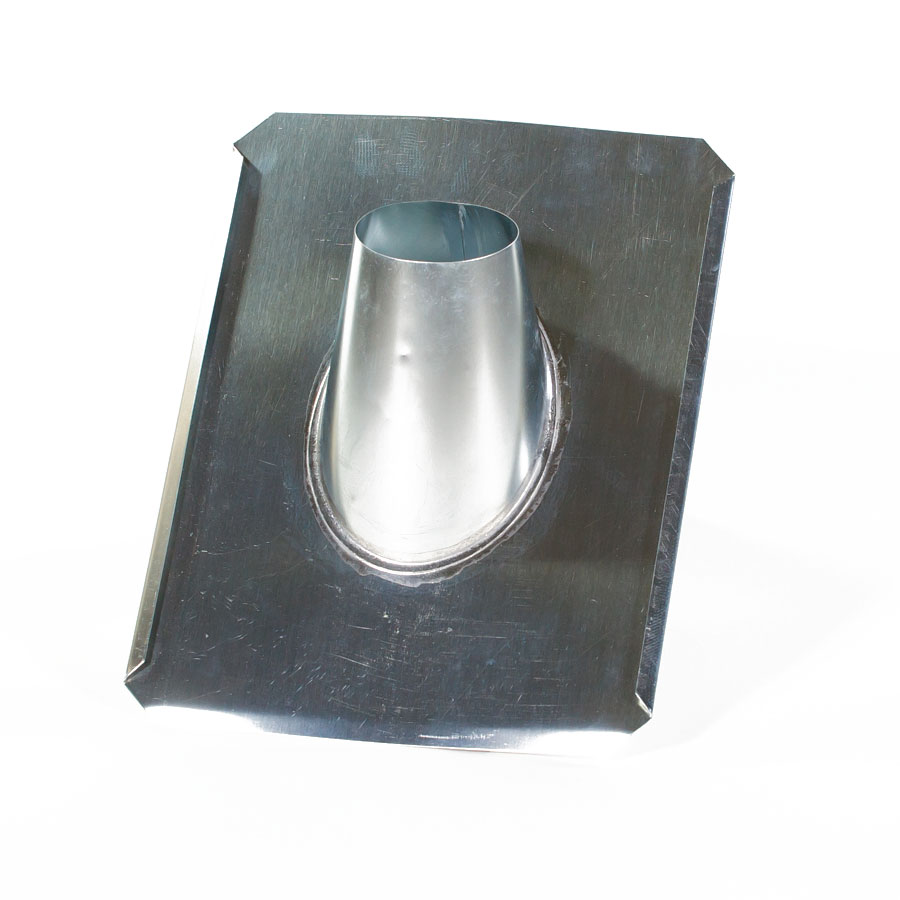

Dachständer Abdichtung -einteilig-
(Dachschutz nach DIN 48170)
Die Grundplatte wird aus Zinkblech oder Walzblei hergestellt und kann in jeder gewünschten Größe geliefert werden. Der kegelförmige ovale Stutzen aus Zinkblech ist so geformt, dass er für jede beliebige Dachneigung passt.
äußerer Ø in mm
-76
-89
Größe der Grundplatte in mm
- 400 x 330
- 400 x 450
- 500 x 450
- 650 x 450
Weitere Größen auf Anfrage möglich!

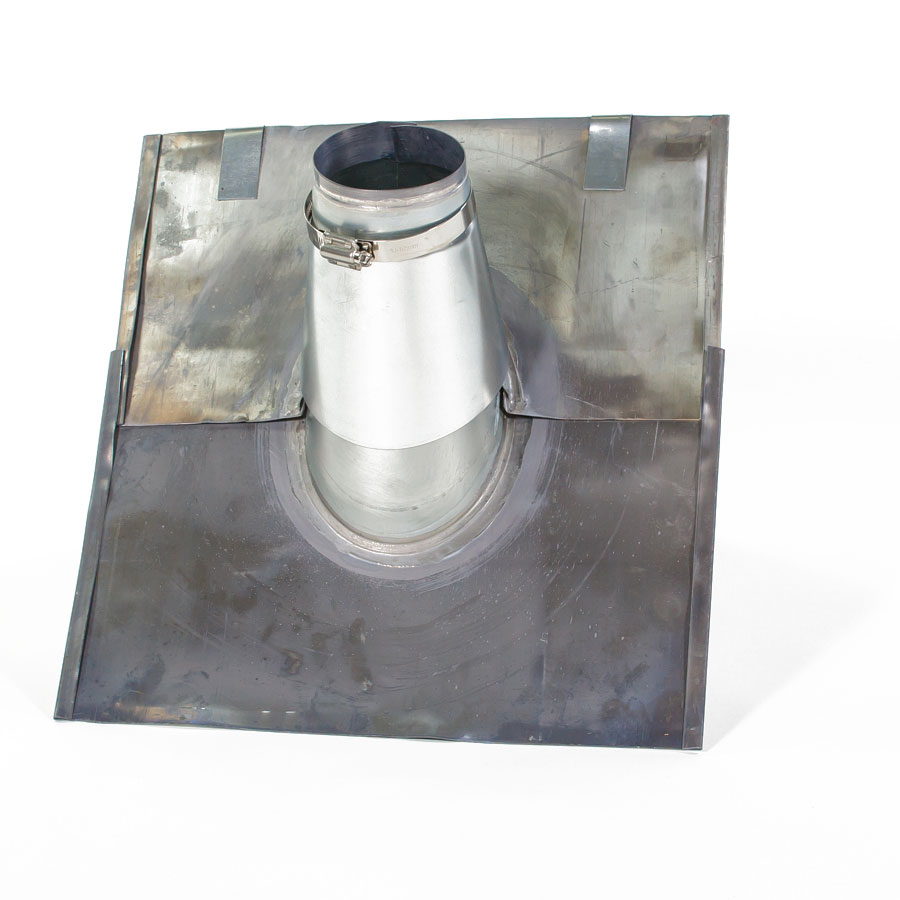

Dachständer-Abdichtung -zweiteilig-
(Dachschutz nach DIN 48170)
Die Grundplatte wird aus Zinkblech oder Walzblei hergestellt und kann in jeder gewünschten Größe geliefert werden. Der kegelförmige ovale Stutzen aus Zinkblech ist so geformt, dass er für jede beliebige Dachneigung passt. Die Abbildung zeigt den Schutztrichter in der normalen Ausführung. Gegen Mehrpreis können Sie 2 weitere Ausführungen erhalten. Die Rohrschelle ist aus verzinktem Bandeisen 20x2 mm hergestellt, mit Schraube M 8x40 und 6-Kt.-Mutter, verzinkt.
äußerer Ø in mm
-76
-89
Größe der Grundplatte in mm
- 400 x 330
- 400 x 450
- 500 x 450
- 650 x 450
Weitere Größen auf Anfrage möglich!

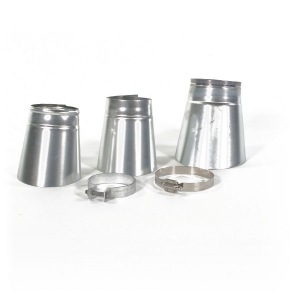

Zink - Manschetten für Dachständerbleche
in verschiedenen Ausführungen
-Normal
-Mit Sicke
-Mit eingelöteten Bleiring
FVZ - Rohrschelle
V2A - Schlauchschelle
Größe:
DN76
DN89
Weitere Größen auf Anfrage möglich!

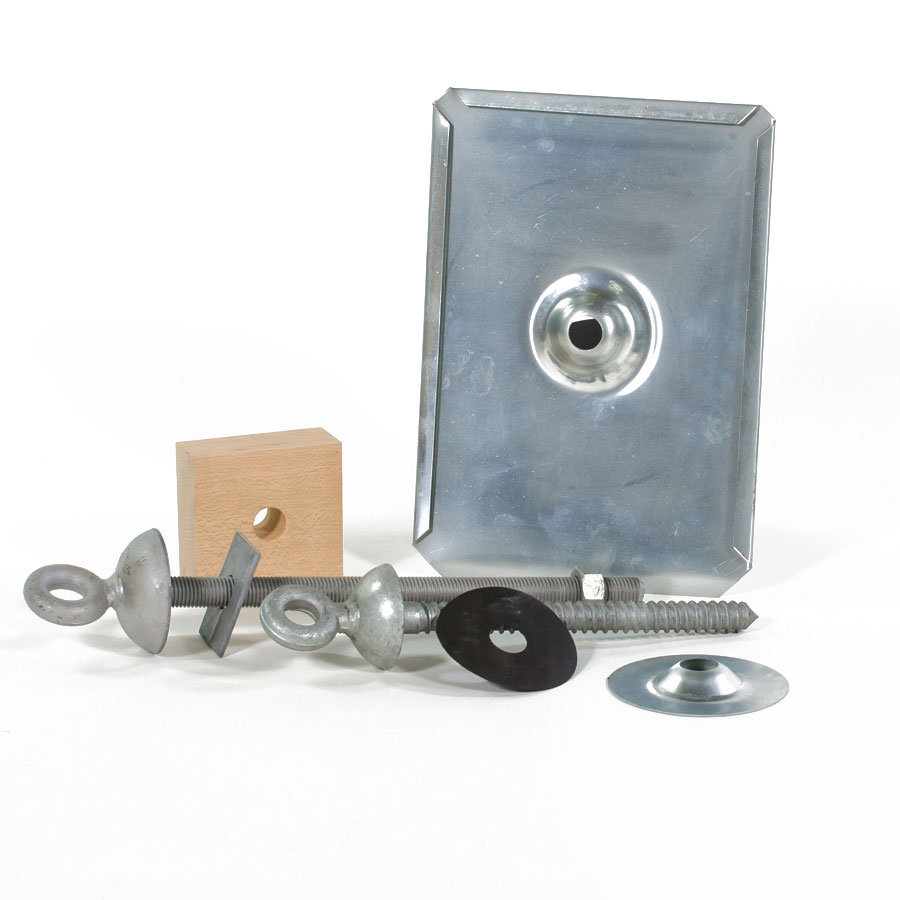

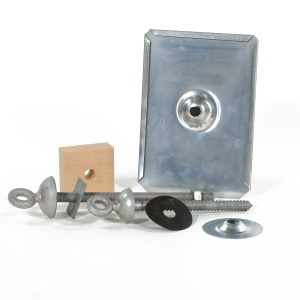

Ankerabdichtung mit Buckel und Loch
Material:
Zink oder Walzblei
Größe der Grundplatte in mm:
400 x 330
400 x 400
400 x 450
500 x 450
500 x 550
Verzinkte Ankerschrauben
M20 mit M-Gewinde und Wasserschutztrichter einschl. 4-Kt. Mutter und Unterlegscheibe
Schaftlänge in mm:
230, 270, 300, 320, 400
Gesamtlänge in mm:
310, 350, 380, 400, 480
Verzinkte Ankerschrauben
M20 mit Holzgewinde und Wasserschutztrichter
Schaftlänge in mm:
160, 200, 250
Keilunterlage
aus Hartholz
Verzinkter Ring
als Verstärkungsunterlage für das Ankerblech aus Walzblei

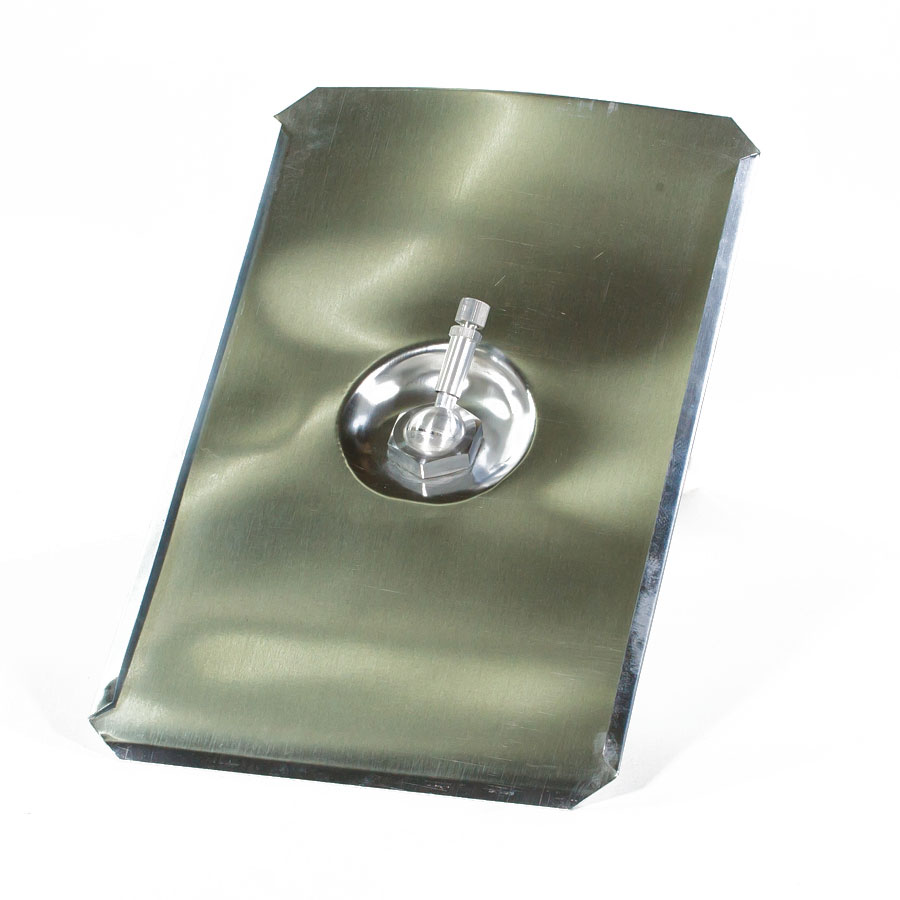

Anker - Kugelabdichtung
(nach DIN 48173) mit Stahl- oder Neoprenkugel
Form A (ohne Bleistreifen)
Größe der Grundplatte: 400 x 330 mm
Material: Zink 0.50 mm
Form B (mit angelöteten Bleistreifen)
Größe der Grundplatte in mm: 400 x 330
Material: Zink 0.50 mm
Form C (für Pfannenziegel)
Größe der Grundplatte in mm:
400 x 330
400 x 400
500 x 450
Material: Walzblei 1.00 mm

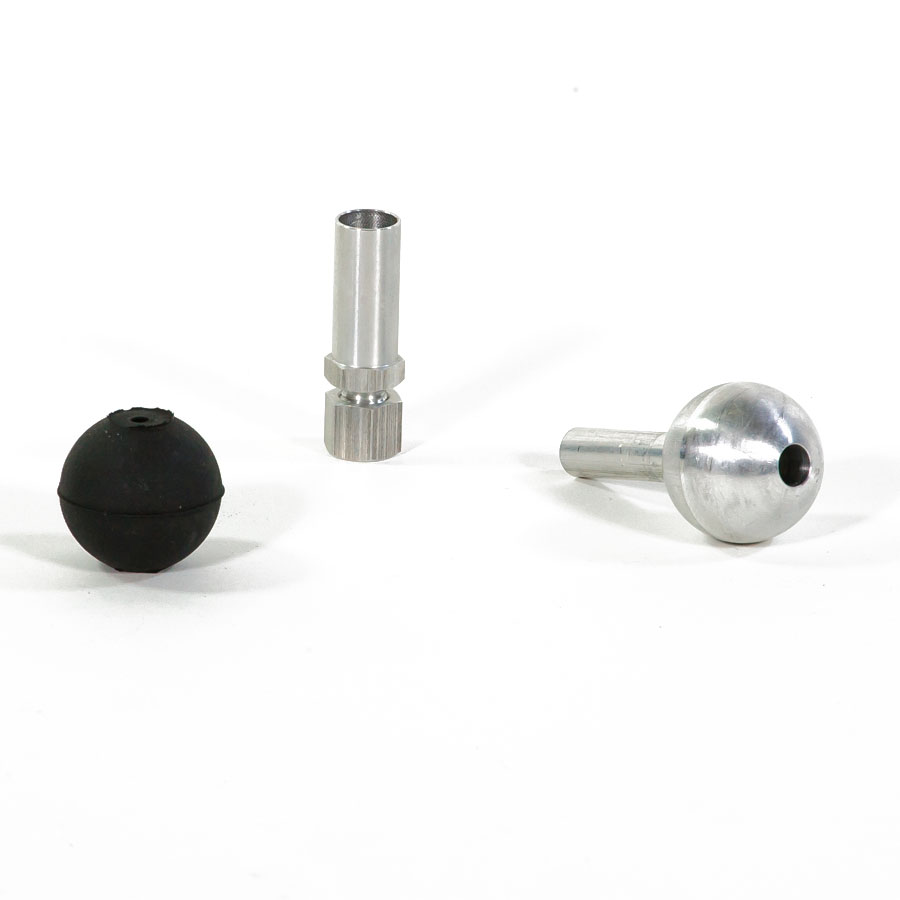

Alu-Kugel mit Alu-Hülse
für 7mm Drahtseil
Gummi-Kugel

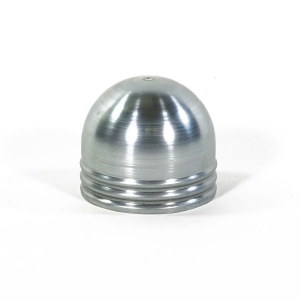

Rohrabschlußhauben
aus Zinkblech
passend für Ø 76 und Ø 89

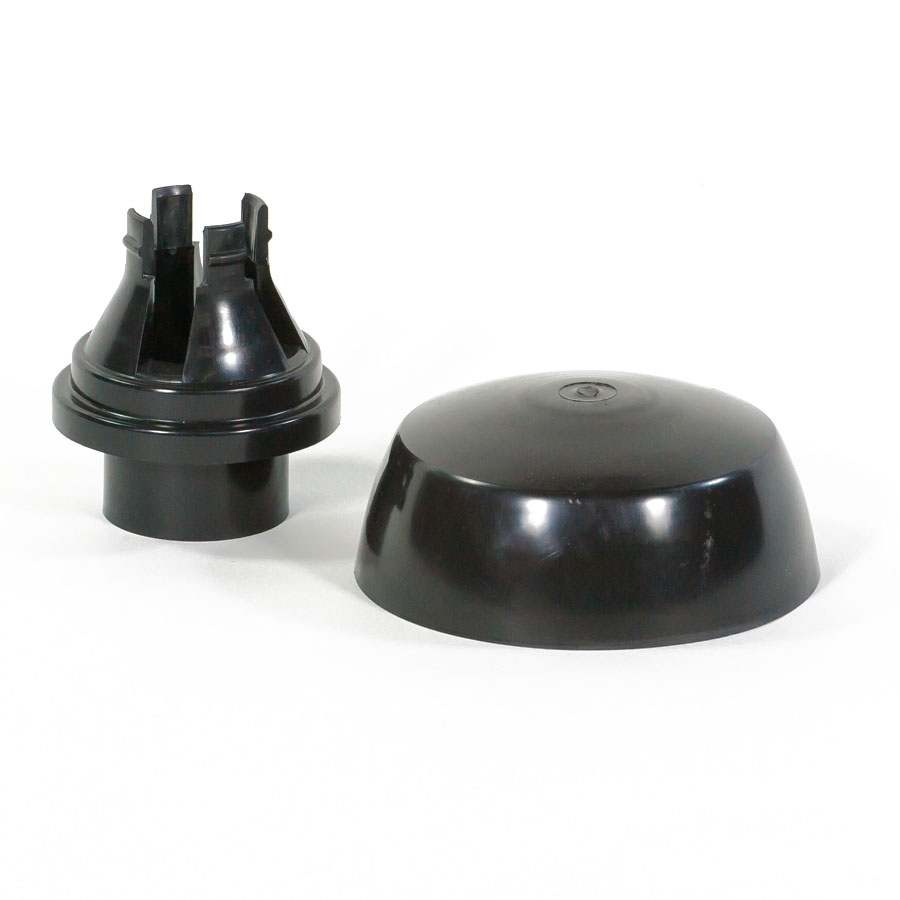

Dachständer-Kopf
Hut und Klammer zur Einführung diverser Kabel

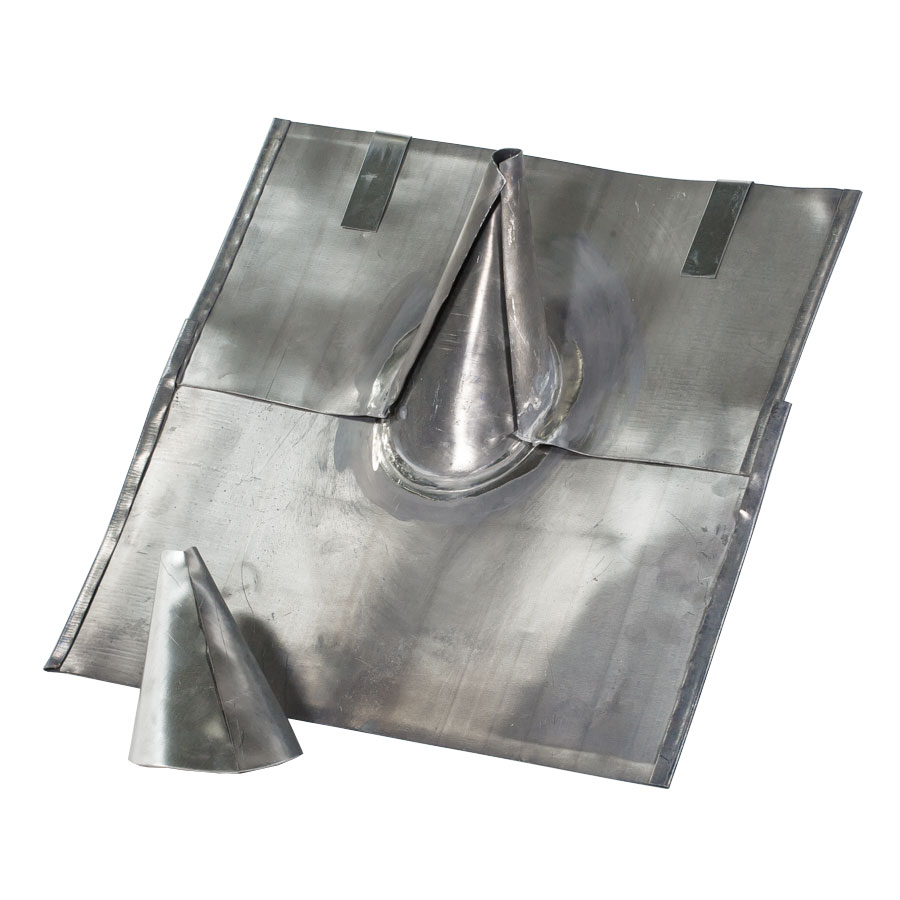

Anker-Abdichtung -zweiteilig-
Die zweiteilie Ankerabdichtung ist in der Grundausführung wie die DIN-Abdichtung 48170 und kann an jeden bereits montierten Anker eingebaut werden. Die Grundplatte der Anker-Abdichtung ist aus Zinkblech oder Walzblei und kann in jeder gewünschten Größe geliefert werden. Der gebördelte und aufgelötete Stutzen ist aus Walzblei.
Größe der Grundplatte in mm:
400 x 330
400 x 400
400 x 450
500 x 500
Weitere Größen auf Anfrage möglich!

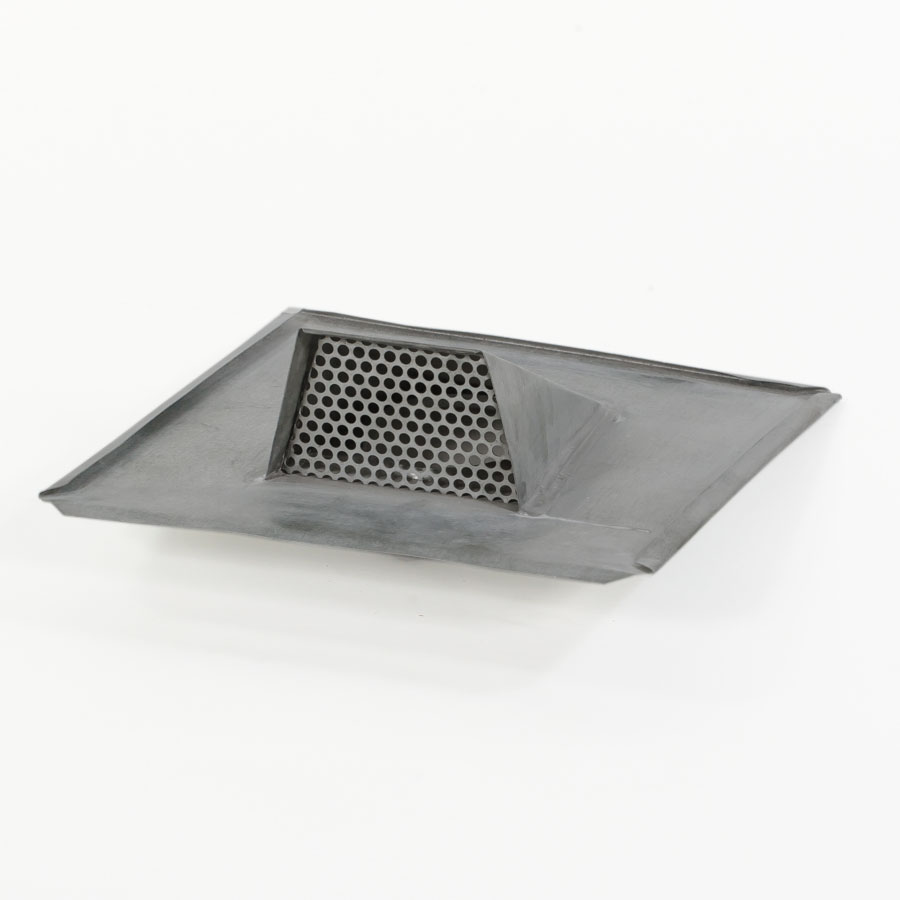

Dachentlüftung
aus Zinkblech oder Walzblei
